서 론

광산 활동과 인간의 삶(환경)은 밀접하게 관련되어 있다. 광해방지사업은 광산 개발로 국민 생활과 건강에 미치는 요인에 대하여 분석, 예방 및 관리를 통해 녹색 생활권 보장 및 친환경적 광산개발을 목표로 한다. 대한민국은 5천여 개 미복구 광산이 전국에 산재되어 있다(MIRECO, 2014). 또한 일제 강점기 및 국내 광산 활황기(1960~1970년대)에 개발된 광산은 갱내 도면이 없거나 자료가 불분명하여 지반침하방지사업의 저해요인이 되고 있다(Kim et al., 2015). 국내 광업은 채산성 위주로 진행되어 폐광에서 발생되는 지반침하에 대한 대책 수립이 미흡했기 때문에 가행 중 혹은 폐광 이후 지반침하로 인한 안전사고 발생 우려가 높다(Kwon et al., 2007). 따라서, 과거 광물자원 채굴 목적으로 개발한 지하공동은 인간이 정주하는 지역에서 지반사고의 위험요소가 될 수 있는 것이다.

최근 도심지에서 빈번한 싱크홀 발생으로 인적‧물적 피해가 발생되고, 국민 불안 요인이 되고 있다. 지하에 자연적 또는 인공적 공동이 존재하지 않는다면 지표에서 침하는 발생되지 않을 것이므로 지하에 공동의 존재는 침하의 가장 큰 원인이라 할 수 있다(CIPB, 1997). 그러나 도심지 지하공동의 정량 실측기술은 미흡한 상태이다. Fig. 1은 한국의 광산지역 및 도심지에서 발생된 대규모 싱크홀 사례이다.

/media/sites/ksmer/2021-058-04/N0330580410/images/ksmer_58_04_10_F1.jpg

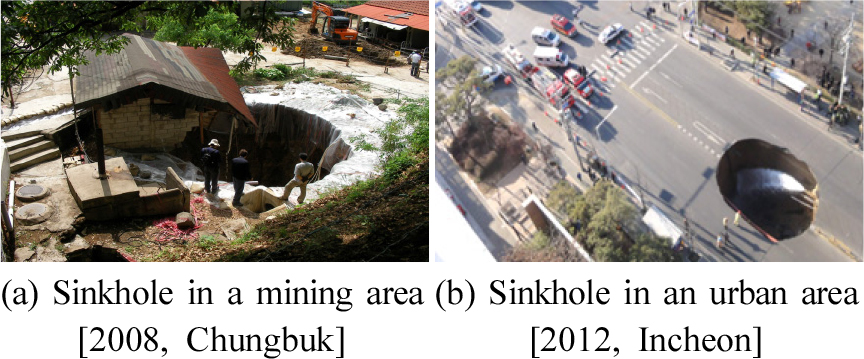

Fig. 1.

Cases of sinkholes in Korea (MoEF PIPB, 2020).

한편, 최근 ESG(Environment, Social, Governance) 경영은 공공부문의 핵심 화두가 되고 있으며, 각국 정부와 세계적 기업들도 경영의 핵심 키워드로 관심이 높다. 대한민국은 정보통신기술(ICT)을 기반으로 경제 전반의 디지털 혁신과 역동성을 촉진하고, 디지털 뉴딜을 사회 다방면에서 추진하고 있다(MOEF, 2020).

한국의 광해방지사업은 광산지역의 쾌적한 생활환경 조성을 목표로 수행되었으며, 실용화 기술 확보를 통해 국민안전과 광산지역 경제진흥을 선도하는 전문영역으로 발전해왔다. 지하공동 3차원 수치화 및 형상화 기술은 광산 지반침하방지 및 복원 분야 기술개발사업의 성과로서 기술지원을 통한 다양한 지하안전분야 활용 사례와 개선 방향을 개략적으로 살펴보고자 한다.

본 론

지하공동 3차원 수치화 및 형상화 기술의 개요

“지하공동 3차원 수치화 및 형상화 기술(MIRECO EYE)”은 레이저, 소나 및 영상 센싱 기술이 융복합되어 광해방지사업(지반침하방지 등) 및 광산 지하공동 조사를 목적으로 개발된 기술이며, 광산개발로 인하여 발생된 지하공동에 대하여 시추공에 삽입하여 지하공동 형상을 실측하는 기술이다(MIRECO, 2020). 현재, 이 기술의 범위는 각종 지하공동에 대한 정밀 수치 및 영상정보를 생산하는 장비 기술로서 운용 방법까지를 포함한다.

해당 장비 외형은 Fig. 2와 같으며, 해당 기술은 현장 특성에 따른 특화 모델로 개발되었다. 대표적으로 MIRECO EYE (A) 모델은 광산 지하 환경 여건에 적합하도록 개발되어 2축 구동이 가능한 다기능 모델이다. NX 규격의 시추공 투입 조사에 적합한 직경과 수심 100 m 수준의 방수 성능이 있으며, 빈 공동과 수충 공동 모두에 적용가능하도록 레이저와 소나 센싱을 선택적으로 적용가능하다. MIRECO EYE (L) 모델은 도심지 조사에 적합하도록 개량된 모델이다. 빠른 천부조사가 가능하도록 장비 직경을 감소시켰으며, 신속한 이동 및 설치에 적합하도록 일체화된 구성이 특징이다. 다. 이외에 현장 여건에 따라 개선된 5가지 모델별 주요 센싱요소, 성능 및 활용처를 요약하면 Table 1과 같다.

/media/sites/ksmer/2021-058-04/N0330580410/images/ksmer_58_04_10_F2.jpg

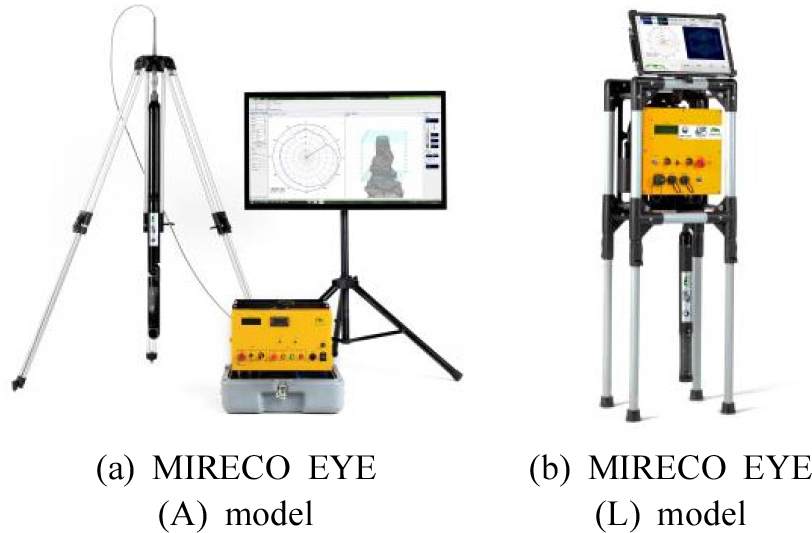

Fig. 2.

Underground Cavity 3D digitization and figuration technology model equipment (Kim et al., 2016).

Table 1.

MIRECO EYE key performance specifications and recommended areas (Kim et al., 2021)

Brand name Models Key performance, specifications Recommended areas
MIRECO EYE V4.0 (A) Multifunction(laser, sonar, video), 2-axis drive, ∅=57mm Mine, disaster, military
V4.0 (S) Underwater function(sonar, video), biaxial drive, ∅=57mm watered cavity
V4.0 (Q) High speed function(Lidar), uniaxial drive, ∅=70mm Operating mines, tunnels
V4.0 (L) Road specialization(laser, video), uniaxial drive, ∅= 42mm Urban, Low depth
V4.0 (R) Backpack type light weight(laser, video), uniaxial drive ∅= 42mm Mountain, hard-to-move area

기술개발 이력

해당 기술은 2008년 센싱기술 연구와 더불어 광산환경 분석, 국내 광산 채굴적 규모 검토 및 요소 기술의 성능분석을 통해 2009년 V1.0 시작품을 제작 완료한 바 있다. 시작품 모델을 바탕으로 모형 연구, 현장 실험 등을 통해 단계적으로 성능 보완, 형상화 소프트웨어 환경을 개선해왔다. 2016년 10월 V3.0 모델 시제품을 개발하였으며, 개발된 시스템은 단계별 성능평가 및 검증을 수행하여, 현장 기술지원과 함께 적용성 연구를 수행하였다. 2016년 국가 신기술(NET) 인증을 획득하였으며, 2019년부터는 신기술 기반 기술지원 및 협력 추진계획을 수립하여 산업 간 동반 협력을 강화하였다(MIRECO, 2016). 이를 위하여 도심지 및 도로 조사용 특화 모델 MIRECO EYE (L)을 상용화하였다. 2020년 해당 기술의 고도화 혁신 방향을 재설정하였으며, “사용자 중심 고도화”와 “선택적 기능 특화”가 고도화 핵심 전략이다. 이 기술의 개발 이력을 요약하면 Table 2와 같다.

Table 2.

MIRECO EYE development history and strategy (MIRECO, 2020)

Time History and Strategy
2008.02 Start of development (Current status of mining, sensing technology, concept of mining reverse design)
2009.12 MIRECO EYE V1.0 Prototype Completed, Mine Reclamation Project Service Start
2010.01 Establishing three basic strategies (lightening, precision, automation), first patent acquisition
2012.12 MIRECO EYE V2.0 (Laser Sensing Convergence) Prototype Completed, Improves Waterproof Performance
2013.12 MIRECO EYE V3.0 (Commercial Model) development completed, internal and external technical service started
2016.12 MIRECO EYE V3.1 (design&mold manufacturing, IPX8) Completed, certified by National New Technology(NET)
2019.02 NET MIRECO EYE Establishing internal and external technical support and cooperation plans
2019.12 MIRECO EYE V4.0 (3D printing and VR fusion) completed, drilling pushing structure completed
2019.12 MIRECO EYE V4.0 (L) Partial Model Technology Transfer (Promote Commercialization and Create Shared Value)
2020.01 MIRECO EYE Innovative Technology Strategy Established (Improved for Users, Specialized Models)
2020.11 MIRECO EYE V4.0 (R): Revolution Design with Android + New Battery Technology, Ultra-Light weight backpack type
2021.02 NIA(National Intellegency Agency) cooperation, Pilot Test of Korean(K) underground safety information sharing platform

기술 고도화 전략

“사용자 중심 고도화”는 4차 산업혁명 요소 기술 융복합을 통한 고도화가 기본 방향이다. VR(virtual reality, 假想現實) 기술은 컴퓨터로 만들어 놓은 가상의 세계에서 사람이 실제와 같은 체험을 할 수 있도록 하는 첨단 인식 기술이다. 이러한 가상현실 기술을 응용하여 광업분야에서도 지하공동 3차원 수치화 및 형상화 기술의 성과물을 활용하여 사용자 편의성(몰입성)을 개선코자 하였다(MIRECO, 2020).

“선택적 기능 특화”는 사용자의 업무 특성에 적정한 맞춤형 성능 구현을 의미한다. 광업 이외의 타 산업 활용이 증가하면서 업무별 특성에 따라 특수한 성능 구비가 필요하였다. 그러나, 모든 업무 특성에 적합한 장비의 개발은 한계가 있으므로, 각 업무에 특화된 모델 개발로 추진방향이 재설정하였다. “선택적 기능 특화”로 사용자는 업무별 특성을 고려하여 선택적으로 모델을 선정하여 조사하게 되고, 조사공정 개선은 조사성과 및 업무 효율을 증대시켰다(MIRECO, 2020).

기술 성능 개선 및 성과

“지하공동 3차원 수치화 및 형상화 기술”은 더 빠르고, 데이터 손실 및 오차 감소를 위하여 지속적으로 센서 교체와 구조 변경을 추진해왔다. 센싱 및 구조 최적화를 통해 모델 (A)는 한 형상의 단면 당 26초로 측정속도가 개선되었다. 또한 신소재(탄소섬유)를 활용하여 장비의 내구성을 증강시키는 한편, 센싱 창(窓) 재료와 구조 변경을 병행하여 가공성과 센싱 성능향상에도 기여하였다. 지하공동 3차원 수치화 및 형상화 기술(MIRECO EYE)은 기본적으로 시추공을 활용한 지하공동 측정기술이지만 수평 및 통상의 마찰각 이외의(약 30도 이상) 시추공 경사나, 상향 시추공(0~ 90도) 경사 범위까지 추진력의 부여, 자세 변경 등 근본적 경사 한계를 보완하였다. 시추공 각도 적용 범위 확대로 광해방지 및 타 산업으로 현장 적용성을 높였다(Fig. 3(a)).

/media/sites/ksmer/2021-058-04/N0330580410/images/ksmer_58_04_10_F3.jpg

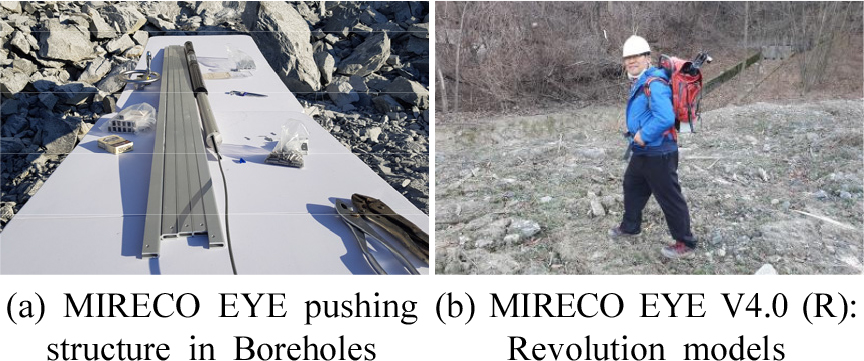

Fig. 3.

Development of functional aids and ultralight (R) models to overcome usage limitations (MIRECO, 2020).

사용자 중심 고도화 전략에 따라 광산, 산악지 등 특정 위치로 부터의 한계 극복을 위해 노력하였다. 핵심 정량적 목표로 초경량화를 추진하여 현재 2차전지 기술, 휴대폰(Android), 백팩 형태 설계로 MIRECO EYE (R) 모델이 개발되었으며, 현장 적용성을 검토하고 있다. Fig. 3(b)은 사용자 위치 한계 극복을 위한 백팩형 초경량 모델(R:Revolution)이다.

기술 적용 및 거버넌스 협력

새로운 데이터(정보)로 불확실성을 해소하는 새로운 가치를 창출하는 업무는 ‘누구를 위해 어떻게 할 것인지’는 현실적 문제를 수반하고 있다. 지하공동 3차원 수치화 및 형상화 기술의 고도화 성능 및 기능을 기반으로 광업을 넘어 도로 위험공동 조사, 해양구조물 진단, 지하시설물 확인조사, 軍(안보) 목적까지 해당 기술의 활용 범위가 확대되었다(Kim et al., 2021). 이 기술의 활용 분야, 기술적 수요와 성과를 유형별로 정리하면 Table 3과 같다.

Table 3.

Classification of MIRECO EYE utilization (Kim et al., 2021)

Classification Detailed Classification Detailed Application
Mine
reclamation
(mining)
Abandoned mine
(Mine reclamation)
Prevention of ground subsidence Basic and Precision Measurements
Reinforcement, changing design
Water quality improvement Internal survey, quality control
Operating mine
(Mining survey)
Huge ground disaster Mine Inter Space Measurement
Survey of operating mines Mine shaft Collapse Measurement
International cooperation Technology exchange, cooperation Technical training, collaboration
Other
industries
(safety & security)
Construction(ENG) Road, ground survey Road survey
Underground construction & management Checking the quality of groundwork
Underground facilities management Underground facility inspection
Military (security) purpose Underground special facilities survey Observation of special facilities
Military International Exchange, Cooperation Technical training, collaboration
Ocean (underwater) Structural Safety Diagnosis Checking of facility changes
Natural cavity Environmental Survey Checking and measuring cavity

이 기술의 지하안전분야 기술협력 및 성과를 개략적으로 살펴보았다. Fig. 4(a)는 광산 개발 정보가 없는 폐광산 지역에서 해당 기술로 산출된 정량적인 정보에 근거하여 지하 분기 갱도의 방향성을 수치적으로 분석한 광해방지사업 조사 사례이다. 분기갱도의 정보를 바탕으로 추가 시추 등 상세 조사가 가능하였다. Fig. 4(b)는 라이다 융복합 모델(MIRECO EYE Q 모델)을 활용하여 안전상 문제로 접근이 불가능한 가행광산 수갱(190 m) 내부에서 26만개 점, 720개 단면 형상을 실측하였다. 수준별 단면적 정보를 활용하여 수갱 붕락 등 형상 변화를 장기 모니터링하였으며, 광산개발 계획수립에 활용된 사례이다. Fig. 4(c)는 이 기술의 시추공 편차 측정기능을 활용하여 60 m 심도 시추공의 경로 정보를 산출한 사례이다. 지하 건설공사 중 지반 보강공의 심부에서의 오차, 중첩 등 시공 품질개선에 기여한 사례이다. Fig. 4(d)는 주민 정주시설 하부에 과거 광산 개발활동으로 발생된 지하공동이 추정되었다. 해당 기술로 형상과 규모를 실측하여 지반 안전성 검토, 보강공사 설계에 활용 사례이다. Fig. 4(e)는 깊은 수심의 수갱 시설 내부의 현황조사 활용 사례이다. 해당 기술의 방수 성능과 영상 촬영 기능을 활용하여 깊은 심도에 위치한 수중 시설 내부의 영상을 촬영하여 특이 변상과 근접 지장물의 판별에 활용되었다. Fig. 4(f)는 도심지 분야 싱크홀 예방 활용 지점을 표시한 것이다. 도심지는 싱크홀 위험 예방을 위하여 G,P.R. 조사 등 천부조사가 활발하게 이루어지고 있다. 해당 기술은 천부조사로 발견된 지하공동의 형상과 규모를 현장에서 정량적 파악할 수 있도록 하여, 응급복구 판단에 주요 정보가 되고 있다. Fig. 4(g)는 해양분야 기술 협력을 통해 해양 시설물 진단 활용사례이다. 해양 시설물도 수십년 간 파고에 의하여 내부 침식 및 변형이 유발되고 있으며, 시설물 하부 지반에서 발견되는 공동은 시설의 성능, 상태 및 안정성에 영향이 있다. 해당 기술을 활용하여 시설 하부 수중에 위치한 공동의 형상과 규모를 정량적으로 산정하여 시설물 안전진단 및 보강설계의 근거 자료로 활용되었다. Fig. 4(h)는 수해가 발생되어 조사자 안전 문제로 내부 접근이 불가능한 지하 시설물의 내부 형상을 실측한 사례이다. 산출된 3차원 CAD 형상 및 영상 정보를 활용하여 대상 시설물의 수해 피해 양상을 확인하였으며, 대안 수립에 활용되었다. Fig. 4(i)는 군사목적의 터널에 시범 적용사례이다. 해당 시범적용를 통해 군사 목적용 터널과 광산용 터널의 형태적 유사성이 확인하였고, 해당 기술의 군사적 목적에 활용성을 확인하였다. Fig. 4(j)는 석회암 지역의 지하 심부에서 발견된 자연 공동에 대한 실측 조사 사례이다. 시추조사와 연계하여 지하 60 m 심도에 위치한 자연 석회 공동의 실제 규모와 연장 특성을 확인하였다.

/media/sites/ksmer/2021-058-04/N0330580410/images/ksmer_58_04_10_F4.jpg

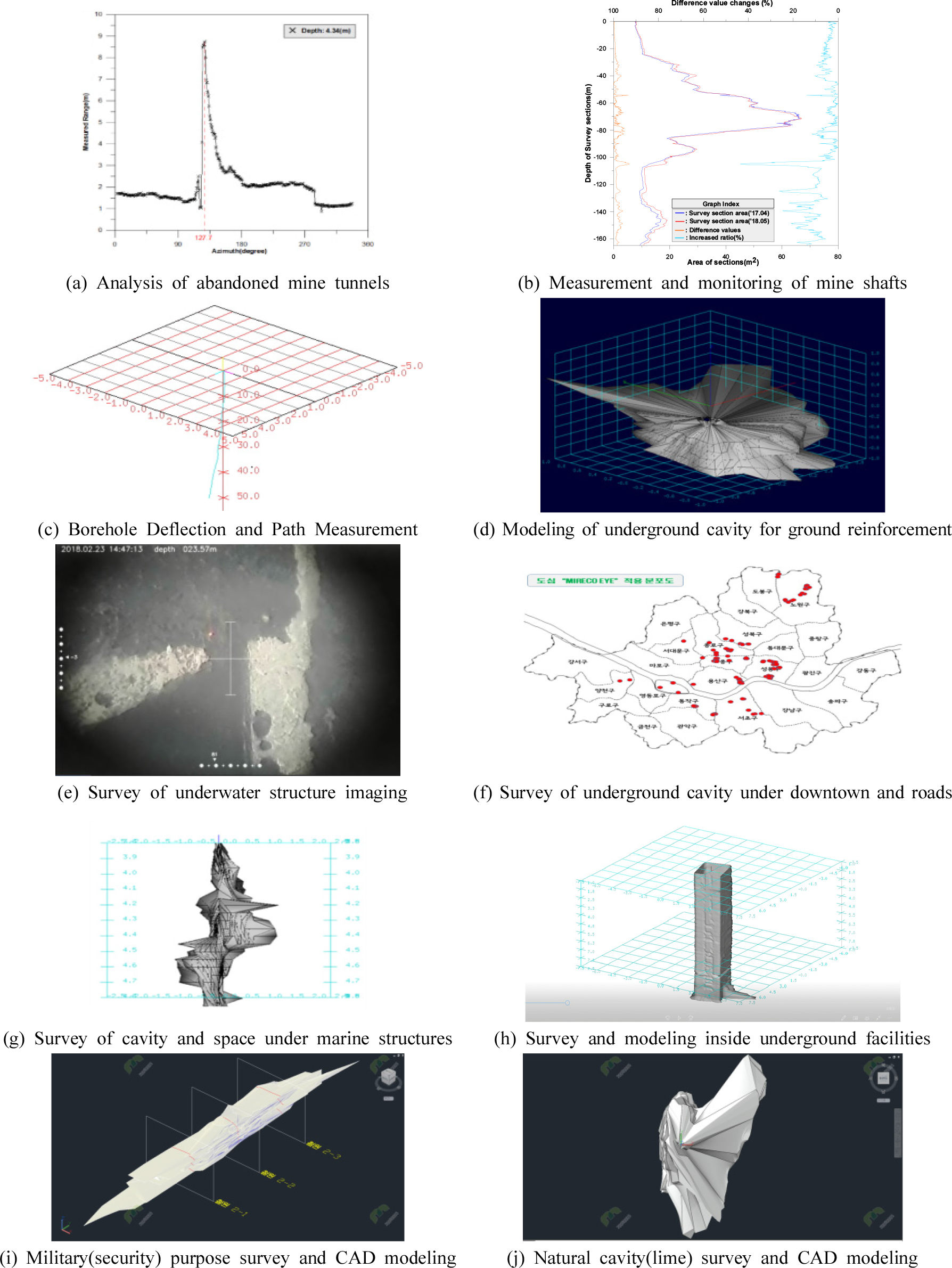

Fig. 4.

Key outputs of MIRECO EYE in various industrial fields (MIRECO, 2020).

지하공동 3차원 수치화 및 형상화 기술은 광업분야 및 타 산업으로 다양한 기술협력에 활용되어 유효한 성과를 도출하였다. 산출된 정량적 정보는 지하공동과 관련된 다양한 분야 현안문제에 대하여 판단과 대응에 중요한 정보로 활용되었다.

기술 고도화 방향

지하공동 3차원 수치화 및 형상화 기술은 광해방지사업(광업)과 타 산업으로 활용 범위 확대와 함께 산지, 해상 및 도심 등 특정 위치 기원의 제한성 극복과 생산 정보의 신속한 공유를 위한 통합적 환경이 필요하였다. 공통의 위험요소(지하 공동)에 대응하기 위한 국산 사용자 플랫폼 구축은 산업 간 협업 및 민․관․공 협력의 물리적 기반이 되어 국민 지하안전 강화에 기여할 것으로 판단된다. 디지털 신기술 기반을 통한 새로운 지하안전 조사 방식 및 서비스는 민간 엔지니어링분야 혁신과 시장 성장도 가속화시킬 것으로 기대된다.

이 기술은 기술은 NIA(한국지능정보사회진흥원)와 협력을 통해 국산 클라우드(PaaS-TA) 융복합이 추진되고 있다. 이 통합된 시스템 환경은 지하안전분야 민 ‧ 관 ‧ 공 정보 소통 및 대응을 위한 물리적 공유 공간 확보를 의미하며, 다양한 사용자 접근이 가능한 산업 간의 연결고리가 될 수 있을 것이다. 이 서비스 환경은 “한국형(K) 지하안전(안보) 정보공유 모델”이라는 명칭으로 개발되고 있으며, 총괄 사용자 환경을 요약하면 다음 Fig. 5와 같다.

/media/sites/ksmer/2021-058-04/N0330580410/images/ksmer_58_04_10_F5.jpg

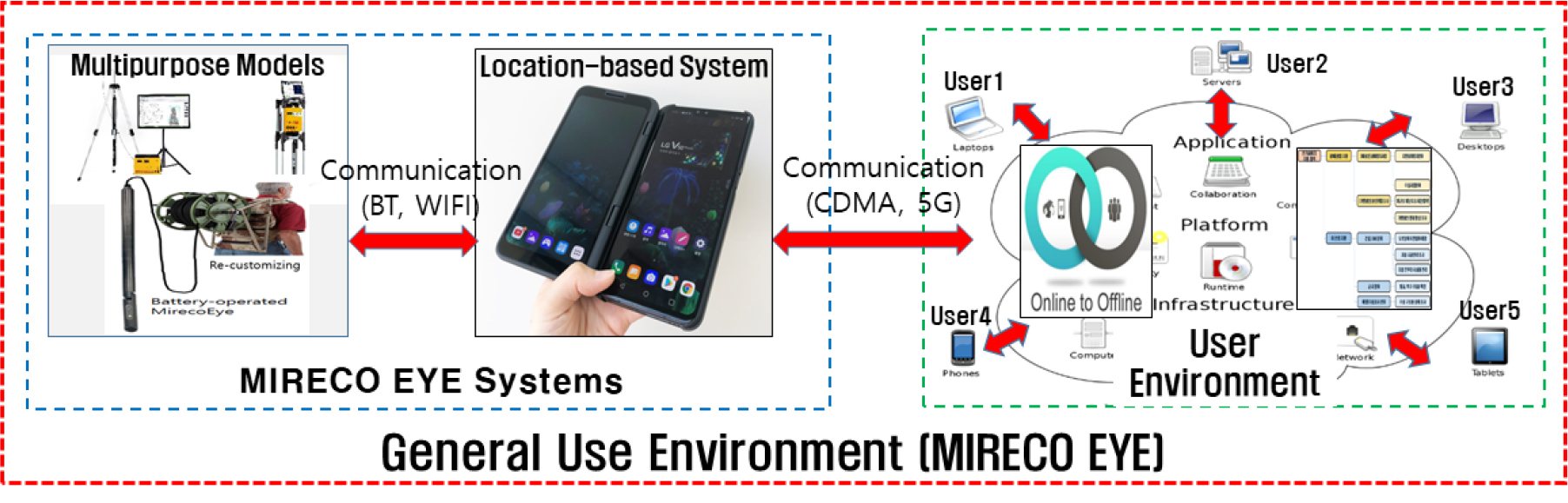

Fig. 5.

Technical user environment of Korean (K) underground safety information sharing model (MIRECO, 2020).

결 론

지하공동 3차원 수치화 및 형상화 기술(MIRECO EYE)은 정보 공유의 물리적 기반 조성과 사용자 중심 고도화의 방향성으로서 디지털 트렌스포메이션(DX)을 추진하고 있다. 이는 국민 지하안전이라는 공통의 가치를 지향하는 것이며, ESG, 한국판(디지털) 뉴딜 등 정부의 혁신 정책에도 부합하고 있다. 국산 지하안전 공공 기반 확보 수단으로서, 이 기술은 초경량 MIRECO EYE (R) 모델과 안드로이드 기반 디지털 공유서비스 상용화를 추진하고 있다.

지하공동 3차원 수치화 및 형상화 기술을 활용한 지하공동의 정량적인 수치확보 및 대응조치는 광해방지(광업) 사업을 넘어 도로 싱크홀, 해양구조물, 지하매설물 안전진단, 軍(안보) 목적에 이르기까지 확대되고 있다. 산업별 정보 공유에 적합한 성능의 구비 및 국산 서비스 기반을 확보하여 국민 지하안전이라는 산업별 공통의 목표에 접근하고 있다.
